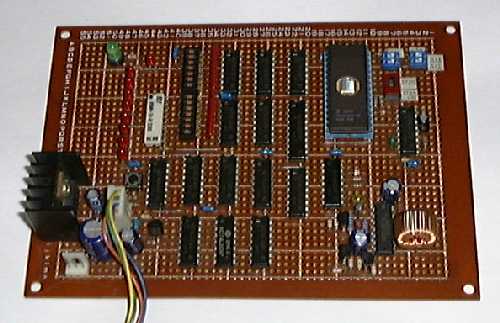

これは，P-ROM (紫外線で消去できる ROM)の内容を読み書きするものです． これは，かなり昔(C-MOS IC より TTL, N-MOS IC が全盛だったころ)に ある目的(もちろん合法的)のために作ったものです．
この回路のデジタル部は，すべて汎用 TTL ロジック(74LSxx)で 構成されています．コンピュータとの通信はシリアルで行います． シリアル / パラレルの変換は 74LS164, 74LS165 で行っています． 電源は 5V 単一で，ROM の書き込み時に 12.5V または 21 V の 高い電圧をかけないといけないので，汎用スイッチング電源 IC : TL497ACN で昇圧しています．この詳しい回路図は探したのですが どこかへいってしまったようです．
当時の売り物のROMライターは，トランジスター技術などの雑誌の 広告で 10 万円ぐらいしたのを覚えています．そこで， このROMライターの制作の第一目標はいかに安く作るかということでした． 材料費は 2000 円程度で済んだと思います．一番の苦労した点は， コンピュータとのシリアル通信の規約をどうするかでした． 材料費を安価で済ませるために，かなり反則的な通信方法を とっています．そのため，ROMを読み書きする時間が市販のものより 少し遅くなっています．
